스핀들 클램프 압력 확인 게이지 스핀들 체크(SPINDLE CHECK)

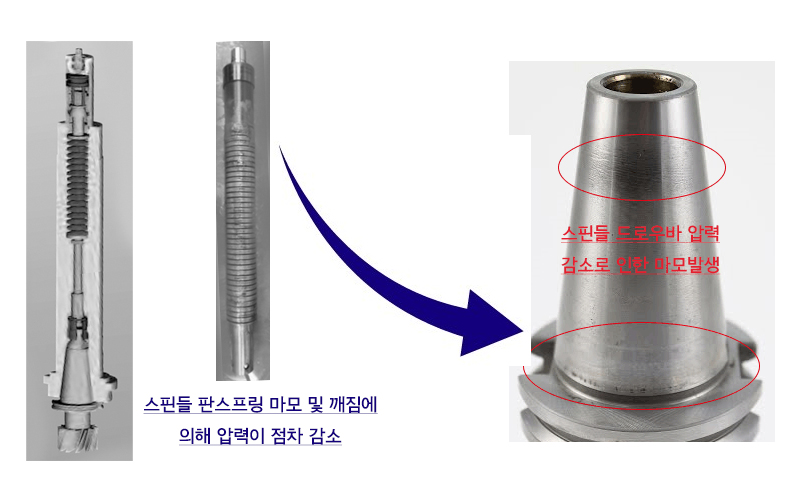

스핀들에 판스프링에 문제가 생기면 아바를 당겨주는 압력이 감소해서

상기 사진과 같이 프레팅마모(진동에 의한 마찰마모와 부식)에 의해

아바 테이퍼부위에 산화와 부식이 발생하는것을 볼수 있습니다.



MCT장비와 공구 연결 구조 : MCT 스핀들 내부 드로우바(판스프링+콜렛) + 아바 + 커터 및 엔드밀등 공구

(스핀들과 아바 연결부위와 아바와 공구 연결부위 모두 중요!)

 -> 클램핑 압력이 낮은 상태로 가공하는것은 아바에 공구를 덜 잠그고 가공하는것과 같습니다.

주기적으로 클램핑 압력을 체크 하시면 스핀들의 수명도 늘릴수 있고 나중에 고가의 스핀들을 통째로 바꾸어야하는 상황도 예방이 가능합니다.

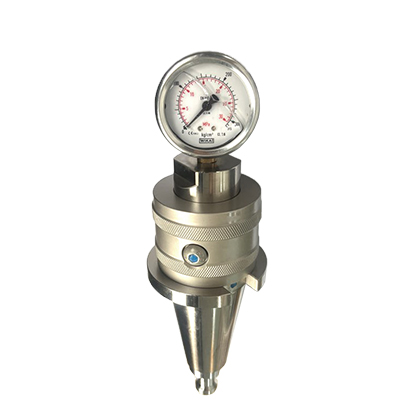

- 스핀들 클램핑 압력 게이지 SPINDLE CHECK





사용하시는 장비에 맞는 풀스터드 볼트 체결후 장비 스핀들에 체결하면 스핀들이 아바를 당기는 압력을 바로 확인하실수 있습니다.(전기 연결 불필요한 유압식)



- 스핀들 클램핑 압력 확인이 필요한 이유

1. 공구 수명 및 표면조도 향상

2. 장비의 생명인 스핀들을 관리하여 스핀들 및 장비 수명 향상

3. 가공품 정밀도 향상(공구 교체시 반복 정밀도 향상)

4. 갑작스런 장비 고장을 미리 예측가능하여 가공스케쥴에 맞춰 장비 수리 가능

5. 스프링 교체에 의한 스핀들 수리비 절감



주기적으로 한달에 1~2회 측정하여 압력이 정상범위에서 25%이상 떨어졌을때

스핀들의 드로우바 스프링이나 콜렛을 교체하여 고가의 수리비 발생을 방지할수 있으며 스핀들을 새것과 같이 관리 할수 있습니다.



- 공급범위(BT30,BT40,BT50)

모델명	SCBT-30	SCBT-40	SCBT-50
측정범위	0~50 kg/cm²	0~150 kg/cm²	0~250 kg/cm²

단위변환법：1 kg/cm² = 10kg = 100 N





- 스핀들 사이즈별 추천 클램핑 압력범위

BT30：200~500kg
BT40：500~1100kg
BT50：1500~2200kg

정확한 클랭핑 압력은 사용하는 장비 매뉴얼이나 A/S업체에 문의하시면 알수 있습니다.
